產品簡介：
特長：
KHK 標準齒條是對應高精度直線運動的產品。模數由 0.5 ～ 10、全長由 100 ～ 2000 ㎜ , 品種豐富齊全 , 對應客戶的不同需求。 各種 KHK 標準齒條的特長列于下表。
產品型號 | 模 數 | 全長 mm | 材 料 | 熱處理 | 齒面加工 | 齒輪精度 | 主 要 特 長 |
MRGF, MRGFD | 1.5 ～ 3 | 500 | SCM415 | 齒面高頻淬火 | 磨削 | 1 | KHK 標準齒條中唯一的高強度、高精度磨齒齒條系 列。因?yàn)閮H輪齒經過滲碳淬火處理 , 所以裝配孔的加 工自由度高。還備有 J 系列成品。 |
KRGF-H KRGFD-H | 1.5 ～ 3 | 500,1000 | SCM440 | 調質、齒面 高頻淬火 | 磨削 | 1 | 富有高強度、高精度和高性價比的淬火磨齒齒條系列。 還備有 J 系列成品。 |
KRG, KRGF， KRGD | 1 ～ 3 | 100,500,1000 | SCM440 | 調質 | 磨削 | 1 | 高強度、高耐磨性?？蓪?duì)應高精度直線運動。 |
SRG, SRGF SRGFD, SRGFK | 0.5 ～ 6 | 100,300, 500,1000 | S45C | 齒面高頻 淬火 | 磨削 | 3 | 高耐磨性 , 價格經濟的研磨齒條。還備有 J 系列成品。 |
KRF-H, KRFD-H | 1.5 ～ 5 | 1000 | SCM440 | 調質·齒面 高頻淬火 | 切削 | 5 | 鉻鉬調質鋼齒輪。對齒面作了高頻淬火處理 , 強度與 韌性兼?zhèn)??？箯潖?qiáng)度與齒面耐磨性能優異。與采用 SR 系列相比 , 尺寸可減小。還備有 J 系列成品。 |
SRF-H, SRFD-H | 1.5 ～ 6 | 1000 | S45C | 齒面高頻淬火 | 切削 | 5 | 高強度、壽命長?？梢园残?、長期使用的低價格硬化 齒條。還備有 J 系列成品。 |
KRF, KRFD | 1.5 ～ 5 | 1000 | SCM440 | 調質 | 切削 | 4 | 材料 SCM440 經過調質處理 , 提高了齒條強度。 |
SRAF,SRAFD, SRAFK | 1.5 ～ 4 | 1000 | S45C | － | 切削 | 4 | 與現有 SRF 系列齒條相比，截面形狀呈正方形。體積 小、價格低。 |
SR, SRF, SRFD, SRFK | 0.5 ～ 10 | 100,300, 500,1000, 1500,2000 | S45C | － | 切削 | 4 | 模數、長度規格豐富 , 成本低 , 應用范圍廣。還備有 J 系列成品。 |
SUR, SURF, SURFD | 1 ～ 4 | 500,1000 | SUS304 | 固溶熱處理 | 切削 | 5 | 材料采用了 SUS304, 適合于使用在食品加工機械上。 |
DRF, DRFD, DRFK | 1 ～ 3 | 500,1000 | 聚縮醛 | － | 切削 | 5 | 比 MC 尼龍吸水少的樹脂材齒條。還備有 J 系列成品。 |
PR, PRF | 1 ～ 3 | 500,1000 | MC901 | － | 切削 | 5 | 材料為 MC 尼龍 , 重量輕。可以在無潤滑狀態下使用。 |
BSR | 0.5 ～ 1 | 300 | C3604 | － | 切削 | 4 | 加工性能優良、耐銹蝕的快削黃銅制（C3604）小模 數齒條。 |
DR | 0.8 ～ 2 | 2000 | M25-44 | 成形 | 5 | 變形自在 , 有金屬齒條不具備備的廣泛用途。 | |
SRO, SROS | 1 ～ 6 | 500,1000 | S45C | － | 切削 | 4 | 齒條往復移動的場合時使用非常方便。還備有安裝簡 便的 S 系列。 |
SURO | 1 ～ 3 | 500,1000 | SUS303 | 固溶熱處理 | 切削 | 5 | 與 SRO 系列同形狀的不銹鋼制齒條?？墒褂迷谛枰?銹的機械裝置中。 |
KRHG, KRHGF | 1 ～ 3 | 100,500, 1000 | SCM440 | 調質 | 磨削 | 1 | 具有高精度、高強度、低噪音及高耐磨性的高質量磨 齒斜齒齒條。 |
SRH,SRHF, SRHFD | 2 ～ 3 | 100,500, 1000 | S45C | － | 切削 | 5 | 斜齒齒條在嚙合時的高重合度 , 在降低噪音及震動方面 非常有效。 |
〔注 1〕 上表的產品型號中的 (F) 表示齒條的兩個端面經過加工。它們可以連結起來 , 達到所需的使用長度。(D) 及 (K) 表示齒條加工了裝配孔 , 使組裝更加方便。
〔注 2〕 模數 0.8 以下的產品為調質齒輪產品。齒面未經高頻淬火處理。
〔注 3〕 齒條的精度等級由本社獨自制定。詳細內容請參考選用注意事項中的「齒條精度」。
●為了安全及防止碰傷及撞痕 , KHK 標準齒條產品在齒頂施行了 R 倒角加工。
R 倒角加工形狀是 KHK 的專利 , 有降低噪音的效果。除 BSR 和 PR 齒條外 ,KHK 的齒條產品全部施有 R 倒角加工。
● KHK 標準齒條中表面為黑色的產品施行了表面氧化處理。目的是為了防銹 , 同時也是 KHK 標準齒輪的標志色。
選用注意事項
1.選擇配對齒輪時的注意事項
①除斜齒齒條外 , KHK 標準齒條只要模數相同 , 與所有的正齒輪都可以配套。而且 , 齒寬不同的產品也可以作為配對
小齒輪使用。

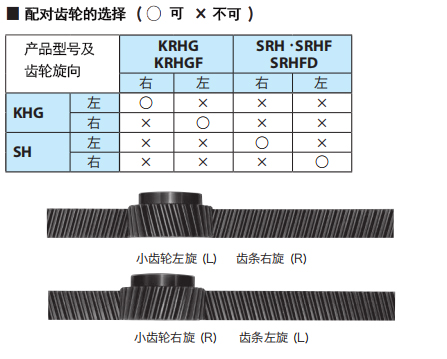

② KRHG·KRHGF 齒磨齒斜齒齒條及 SRH 斜齒齒條的配對小齒輪有限制。另外 , 產品的輪齒旋向有右旋及左旋 ,請?jiān)谶x擇時注意旋向。
2. 由強度選用齒輪時的注意事項
各個產品的規格表中所揭載的容許彎曲強度及齒面強度值 ,是本社假設在一定的使用條件下而計算出來的參考值。我們建議使用者在使用前 , 一定根據實際的使用條件進行強度計
算后選擇齒輪。
以下是本社所使用的齒輪強度計算公式及所設定的使用條件。

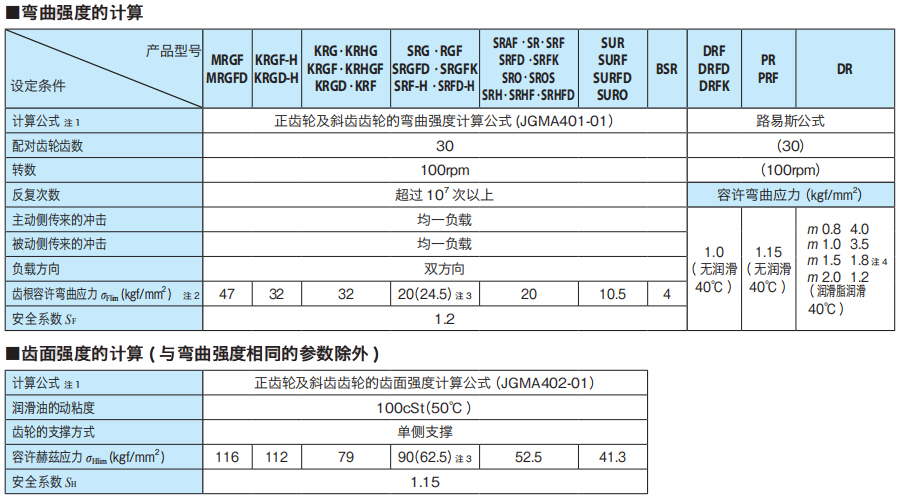

（注1）齒輪強度的計算公式是由JGMA (日本齒輪工業協會規格)、日本POLYPENCO(株式會社)rMC尼龍技術資料」、POLEPLASTICS(株式會社)的「DURACON 齒輪」所提供＜?轉數的單位和應力的單位(kgf/mm2)釆用了與公式中一致的單位。
（注2）考慮到作為行星齒輪成中間齒輪使用時，負荷方向?yàn)檎措p方向，所IXJMGA401-01的容許齒報彎曲應力～的數值設定為應力值的2/3.
（注3）SRG、SRGFJB齒齒條模數0.8以下產品的齒面未經高頻淬火處理。容許齒根彎曲應力和容許赫玆應力為括弧內的數值.
3、由精度選擇齒條的注意事項
KHK 標準齒條的精度是根據本社自行制定的標準 (KHK 規格 ) 進行質量管理。使用時 , 請首先確認下表中的精度后再進行選擇。
① 齒條的齒距誤差精度 (KHK R 001)

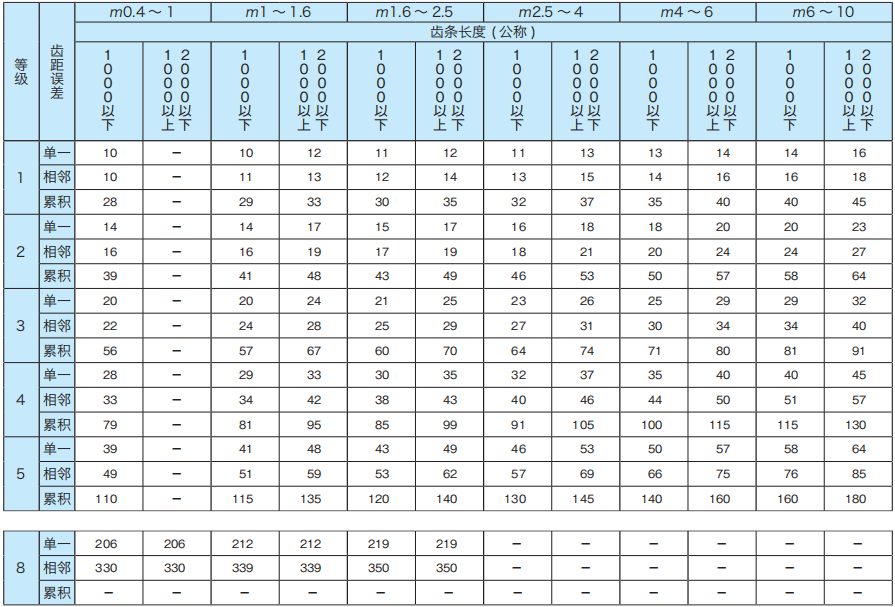

齒條的齒距誤差精度是參考 JIS 標準 , 按模數和長度 ( 公稱 ) 分別計算單一、相鄰、累積齒距誤差容許值 , 設定為1 ～ 8 個等級。
■齒條的精度
使用注意事項
1. 追加工注意事項

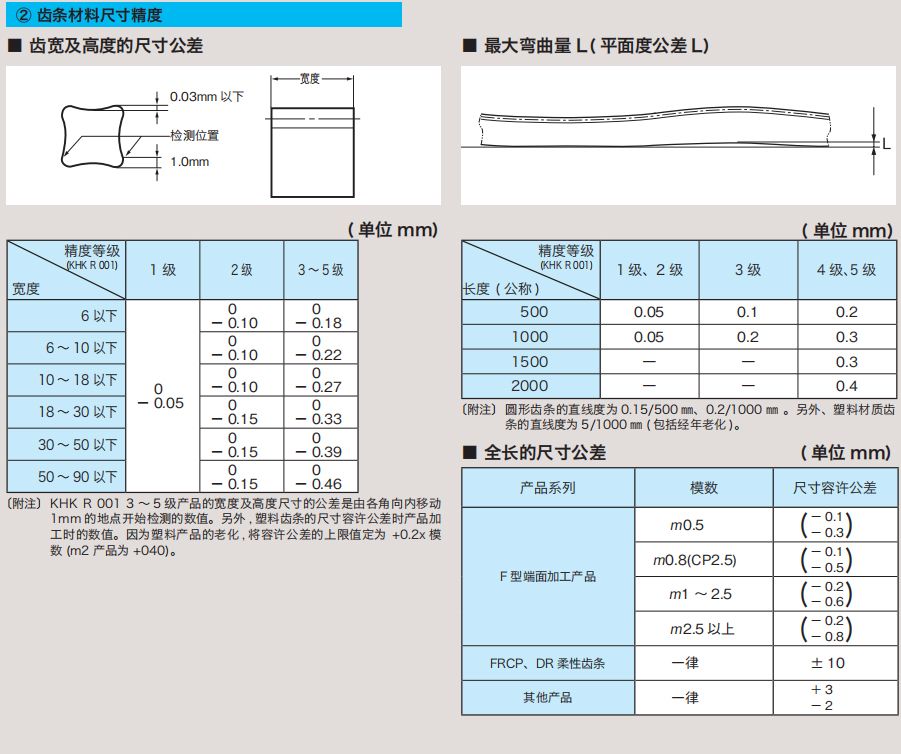

① KHK 的標準齒條中除齒面經淬火處理的產品外均可以施行追加工。但是 , 為了避免產品精度下降 , 請勿對齒寬做消減加工。另外 , 對磨齒齒條及帶裝配孔系列的產品做追加工后可能引起精度下降。
②齒條的基準齒距線高度的尺寸管理 , 是以齒條的底面作為基準面 , 使用測量用滾柱測試齒厚來實現。如果對齒條的底面進行加工 , 可能會使齒條的精度下降。
③對齒條的端面做加工時 , 請?zhí)貏e注意連接部的齒距 (p) 精度。還有 , 連接部的齒距公差為正值時 , 此部分的嚙合變差 ,所以請按負公差對接合部做追加工。下表為模數不同的齒距與公差的參考值。
④如果使用定位銷來固定齒條時 , 請將齒條固定在安裝面上然后對二者同時進行鉆孔。
⑤材料為 S45C 及 SCM440( 磨齒產品除外 ) 的 KHK 標準齒條產品可以進行齒面高頻淬火處理 , 但要注意齒距精度的下降。
⑥追加工后 , 需要對所有的棱角部做倒角加工 , 并去除毛刺。棱角部為銳角或留有毛刺等的產品在使用時非常危險 , 請多加注意。
⑦用臺鉗等夾住齒頂時 , 請注意調整夾壓 ,不要壓壞輪齒。壓痕會導致產生噪音。
2. 裝配注意事項
① KHK 標準齒條設計有固定的側隙 , 裝配時 , 只需根據組裝距離 ( 公差為 H7 ～ H8) 進行組裝。另外 , 需要保持組裝距離不變。

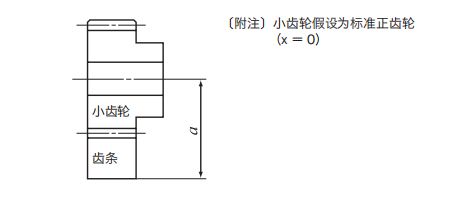

組裝距離 a ＝齒條的嚙合高度＋小齒輪的分度圓半徑
② KRG 系列研磨齒條是安裝面經過研磨加工的高精度產品。
安裝齒條的基面精度低會對產品的性能產生影響。請參考下

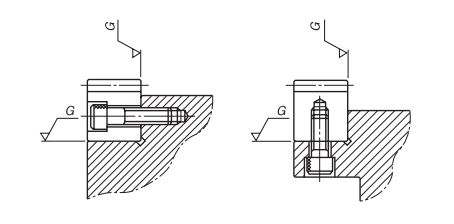

圖 , 將齒條組裝在高精度平行度和垂直度的基面 ( 推薦值為
10μm 以內 )。
③如果齒條沒有貼緊固定在基面上 , 運轉中可能會產生移動而
引起無法預知的問題。
另外 , 為使緊固螺釘在剪切方向不承受負荷 , 請同時使用銷
釘固定齒條。

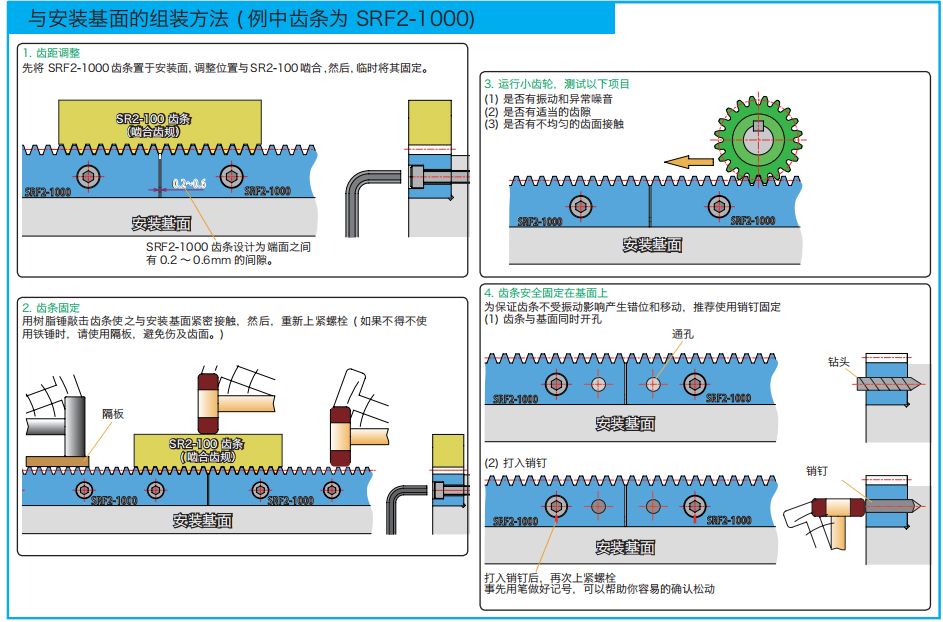

④ SRF、SRFD 等的端面加工齒條 , 端面部的齒距為負公差
(-0.05 ～ -0.4) 。
齒條連接使用時 , 如果將二根齒條的端面緊貼在一起 , 連接
部的齒距會變小而成為故障的原因。請參考下記的裝配方法,
正確組裝。
